楔形流量計

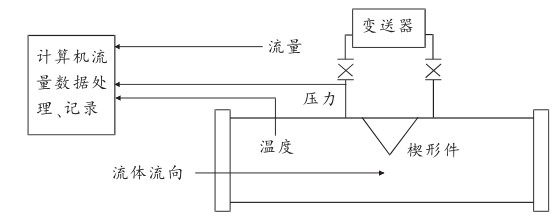

1. 基本結構



   由于楔形流量計的結構形式較好，兼顧了其他幾種節流式流量計的特點，具有較好的適應性。

2. 主要特點

（ 1 ）易于通過較污臟的流體，污物不易沉積、附著，提高了測量的準確性和使用維護周期， 適合于冶金、化工、環保等多種介質的測量。

（ 2 ）改善了對孔板入口尖銳度的要求，提高了測量準確性。

（ 3 ）適合于高黏度的介質，用途廣泛。

（ 4 ）量程比孔板寬，通?？梢赃_到 10∶1 以上；測量準確度較高，為 ±0.5%～1%FS 。

（ 5 ）壓損比孔板小。

（ 6 ）楔形件具有圓缺孔板的優點，當流體中含有雜質或固體物質時，容易從楔形件下部流過，不會(huì )沉積在楔形件周?chē)?，也就是說楔形件具有自清洗功能。

（ 7 ）適用于低雷諾數 Re D 流量測量。

3.適用范圍

      由于楔形流量計量程比寬，雷諾數適用范圍在 300~10 6 之間，因而特別適合于高黏度流體的測量，如化工廠各種高黏度流體以及污水、較臟污的氣體（如高爐煤氣、焦爐煤氣、轉爐煤氣）的測量。
